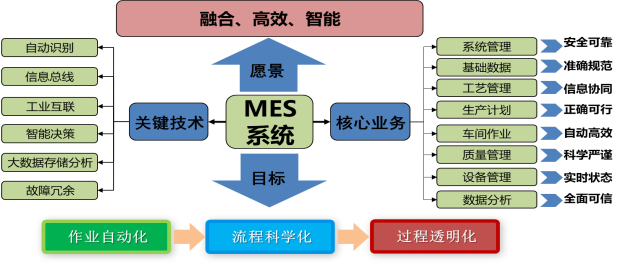

业务系统架构图

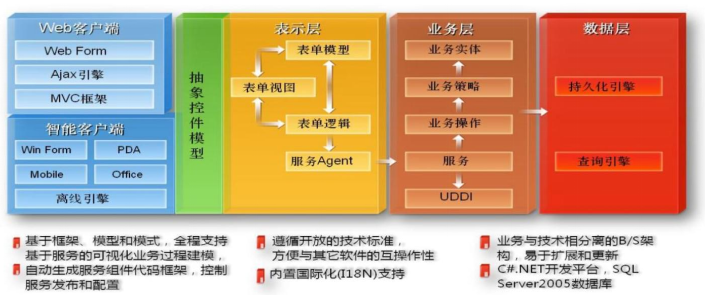

系统架构平台

系统采用先进的MVC三层架构的体系设计，基于框架、模型和模式，全程支持基于服务的可视化业务过程建模，自动生成服务组件代码框架，控制服务发布和配置，采用业务与技术相分离的架构，易于扩展和更新，遵循开放的技术标准，方便与其它软件的互操作性。

网络拓扑结构

完善可靠的网络拓扑结构是保证各系统之间的安全、稳定、高效的协作运行基础，生产网络的特殊性，建议独立搭建生产网和生产子网，避免与办公网络、监控网络公用。生产网络主要用于系统级应用数据的传输，生产子网为工业以太网，主要用于设备的互联互通、远程监控与管理，因此，应该满足：

(1) 遵循有关的网络互联标准、规范，选用合适的网络互联技术及产品（包括交换，路由及接入设备），构筑起一个结构合理、性能良好、安全可靠的工业网络传输平台。

(2) 网络拓扑结构应具有灵活的扩展性能，易于满足工厂后续扩展的应用要求。

(3) 基于上述原则，生产车间建议采用如下所示的网络拓扑结构。
