精诚MES/PDA无线移动生产执行系统签约中铝集团

2008年岁末，精诚软件成功与中铝某公司签约，成为其条形码生产管理系统软件开发商。中铝某公司早在2005年即成功实施SAP ERP系统，此次是在金属信息化一期项目基础上对生产及现场物料管理进行信息化管理，是对ERP的补充，也是理顺现场管理的重要举措。

一、需求概况

中铝某公司在生产管理方面的需求如下：

  • 通过条形码技术解决物料在现场流转问题；
  • 实现对现场库区、货位进行编码管理，实现物料在现场的准确定位；
  • 实现原料、废料、成品的库存管理及发货管理；
  • 实现生产订单及生产工艺卡的无纸化管理；
  • 实现现场加工数据的实时采集；
  • 实现现场质量检验数据的实时采集；
  • 实现对各工序在制品的实时统计及设备压力的统计分析；
  • 实现一次成品率的统计；
  • 实现生产订单的跟踪管理
  • 实现与一期系统SAP ERP的数据接口。

二、系统结构设计

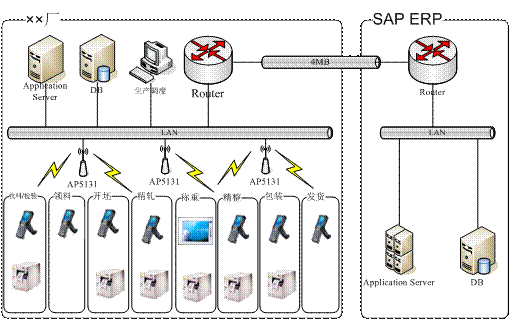

根据中铝某公司的实际需求及现场条件，我公司在系统设计时考虑到现场布线不便的实际情况，该项目采用全无线方式实现在现场的网络覆盖，现场采集的数据通过无线网络实时与服务器进行交互。

系统采用B/S架构，采用.NET技术实现。现场无线网络使用Symbol AP5131构建，手持数据采集终端使用Symbol MC3000系列产品，条码打印机使用集成无线网卡的条码打印机ZM400，在地磅计重环节使用无线工控电脑连接无线条码扫描枪DS3478的方式实现数据采集，并通过地磅串口自动获取称重数据。

三、系统功能设计

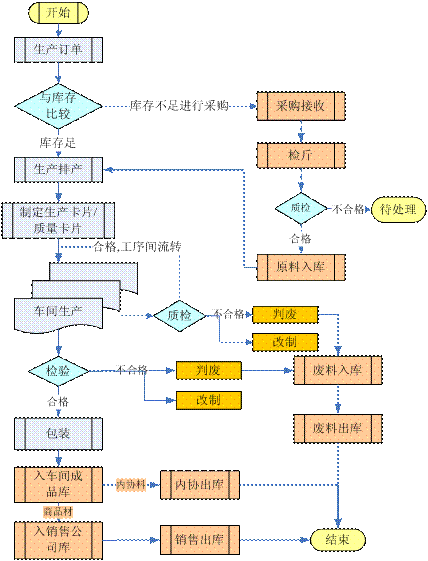

基于中铝某公司生产管理系统的实际需求，精诚软件对该项目进行了详细的需求调研，并结合精诚公司多年来在生产管理项目方面的经验，设计出一套符合该公司业务流程并具有一定前瞻性和可扩展性的先进的生产管理系统。总体业务流程如下：

具体功能模块包括：

1、基础数据管理模块

主要实现对机构、部门、人员、物料、仓库、货位、工序等的管理，该部分数据与SAP ERP通过数据接口实现同步更新。

2、仓储管理模块

本模块主要实现对原料、废料、成品的出入库管理及库存盘点、库存台账的管理，实现库内物料的精确定位，同时实现与SAP的数据接口。主要功能列表有：
原料接收：该公司原料包括内协料和外购料接收，均需要经过检斤（称重）和质量检验，对于合格品打印条码标签贴在来料上，并记录存放货位。由于其来料均是与生产订单并联的，因此在原料接收时需要核对来料是否与生产订单一致，包括：牌号、卷号、状态（硬度）、尺寸等。
生产领料：通过PDA扫描物料条码，从原料库中领料进行加工。
废料入库：废料产生于各加工机台，废料入库前由检斤员进行检斤（称重），并记录废料等级、产生机台（工序）等数据，完成废料入库。
废料出库：废料出库时也需要检斤，并记录其他信息（如：废料等级、客户等），完成废料出库。
成品入库：由于该公司对成品分内协料和商品材进行管理，内协料直接由各生产厂间进行调拨结算，而商品材需要由销售分公司进行发货，故而在入库时需要进行区别管理。内协料直接入生产厂成品库区，商品材入生产厂成品库后，由生产厂向销售分公司提出生产交货申请，由销售分公司进行验收后再办理移库业务，完成销售公司商品材入库。
成品发货：内协料由生产厂直接办理出库，在系统中制作货物随行单，然后通过PDA扫描出库物料进行出库确认。
盘点：通过PDA选择指定的盘点库区及货位号，然后扫描物料上的条码，通过无线网络将采集的数据与库存实时比较，完成盘点扫描后系统自动生成盘点单，经审核确认后记账，更新库存数据。
库存台账：实现所有进出库业务明细账和在库物料台账的查询。

3、生产管理模块

生产管理模块实现从生产计划的制定到成品包装的全程管理。由生产运行部根据销售订单制定生产订单，然后由各生产厂依据生产订单进行排产，在加工各工序间流转实现全程条码化管理，通过无线数据采集终端实现采集现场加工数据和质检数据。主要功能列表如下：
生产订单的制定：从SAP系统中导入销售合同（订单），根据销售订单制定生产订单。
生产工艺卡制定：根据生产订单，制定加工工艺卡片，指定该产品需要经过哪些工序处理。
质量随行卡制定：根据生产工艺卡片制定产品质量要求。
开工记录：每一个工序（包括：开坯、精轧、重卷、拉弯矫、剪切、包装等）在加工来料之前，必须扫描来料条码，记录该物料在本工序的起始加工时间点。
完工汇报：由加工操作员填写加工过程中的数据，并进行自检数据的录入。
完工质检：由专检员对每一道工序加工完工的物料进行检验，填写完工质检记录；如果合格可以流转到下一工序，不能判定时，需要填写“质量异议处理单”，由上一级部门处理。
退火管理：由于退火环节比较复杂，因此单独设计了这样一个处理过程。此子功能模块包括：退火接收、装炉管理、出炉管理、冷却管理等功能。
分卷：实现制品在某些工序可能分成多卷的时候为每一新卷打印条码标签。
工序回退：对于某工序还未加工的待加工物料可以回退到上一工序。

4、统计分析与报表模块

统计分析与报表模块主要包括：在制品的汇总统计、订单执行情况的查询（按订单查询各工序制品分布情况）、制品转下工序汇总（按工序统计即将通过下一工序的制品数量，分析设备压力）、一次成品率统计、质量（缺陷）情况分析、工序（机台）车间产能分析等。
